Sensor Proximity

Sebuah sensor jarak mendeteksi obyek ketika benda mendekati dalam batas deteksi sensor.Sensor jarak digunakan dalam berbagai aspek manufaktur untuk mendeteksi benda logam pendekatan. Berbagai jenis sensor jarak digunakan untuk mendeteksi ada atau tidak adanya obyek. Desain dari sensor jarak dapat didasarkan pada sejumlah prinsip operasi, beberapa contoh termasuk: keengganan variabel, kehilangan arus eddy, inti jenuh, dan efek Hall.Tergantung pada prinsip operasi, setiap jenis sensor akan memiliki tingkat kinerja yang berbeda untuk merasakan berbagai jenis objek. Jenis umum non-kontak sensor kedekatan termasuk sensor jarak induktif, sensor kedekatan kapasitif, sensor jarak ultrasonik, dan sensor fotolistrik.Sensor efek Hall mendeteksi perubahan dalam polaritas medan magnet. Sensor keengganan variabel biasanya mencakup inti U-jenis dan kumparan luka di sekitar kaki inti. Sensor jarak induktif memiliki sirkuit resonansi lossy (osilator) di sisi input yang rugi resistensi dapat diubah oleh kedekatan media elektrik konduktif.

Sebuah sensor kapasitansi listrik jarak mengubah variasi kapasitansi elektrostatik antara elektroda mendeteksi dan elektroda ground disebabkan oleh mendekati benda di sekitarnya menjadi variasi dalam frekuensi osilasi, mengubah atau linearizes frekuensi osilasi menjadi tegangan arus searah, dan membandingkan arus searah tegangan dengan nilai ambang batas yang telah ditentukan untuk mendeteksi benda di sekitarnya. Sistem penginderaan ultrasonik memberikan metode yang jauh lebih efisien dan efektif deteksi jangkauan yang lebih panjang. Sensor ini memerlukan penggunaan suatu alat untuk menghasilkan sinyal ultrasonik.sensor jarak yang dikenal dan beroperasi pada prinsip bahwa impedansi dari sebuah kumparan ac-bersemangat listrik dapat berubah sebagai kumparan yang dibawa dalam jarak dekat dengan benda logam. Sensor Proximity sering digunakan dalam industri manufaktur di mana sensor terkena kondisi lingkungan yang keras.Sensor jarak induktif digunakan dalam rekayasa otomasi untuk menentukan negara operasi pada tanaman mengotomatisasi, sistem produksi dan tanaman proses rekayasa. Detektor kedekatan magnetik biasanya digunakan pada lift ski dan trem untuk mendeteksi kondisi derope dari kabel baja yang digunakan sebagai garis haul atau tali haul. Sensor Proximity banyak digunakan dalam industri otomotif untuk mengotomatisasi kontrol aksesoris listrik.Misalnya, sensor proximity sering digunakan di controller power window untuk mendeteksi keberadaan penghalang dalam bingkai jendela ketika kaca jendela sedang diarahkan ke posisi tertutup.

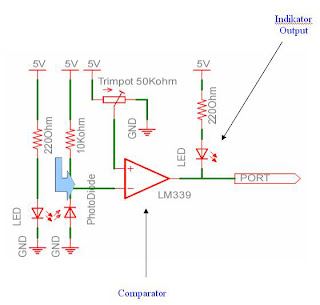

Komponen sensor Garis terdiri Bahasa Dari:
1. resistor 220 Ω
2. resistor 10 KΩ
3. trimpot 50 KΩ
4. LED / Infra Merah
5. Foto Retifikator / Photo Transistor
6. IC LM339 / IC LM324 Sifat bahasa Dari photodioda: - Acute terkena Cahaya Maka resistansi diodanya berkurang. Arus Dan tegangan Akan Menuju tanah.



- Acute tidak terkena Cahaya Maka resistansi diodanya MENINGKAT. Arus Dan Tegangan Akan masuk Ke pembalik kesemek (-).
Voutput = PORT Berikut rumus Comparator: Voutput = (Vtrimpot - VphotoDioda)% 90.Vcc misalkan:Vtrimpot = 3 Volt VphotoDioda = 3 VoltVcc = 5 Volt Maka: . Voutput = (3-3)% 90,5 = (0) bahasa Dari 4 , 5 = 0V -% 90.vcc → untuk menentukan jarak di KTI keluaran tegangan Yang keluar Bahasa Dari komparator. Bila dilihat Bahasa Dari Contoh Diatas Maka jarak di KTI keluaran tegangan Yang keluar ANTARA 0-4,5. - 0V → tegangan output Yang keluar Bahasa Dari pembanding.
