Software Read51

Software Read51 merupakan salah satu software editor bahasa pemrograman assembly. Dengan menggunakan software ini kita dapat merancang dan membuat pemrograman assembly, C, dll. Pada percobaan yang dilakukan dalam kuliah ini, kita menggunakan Read51 untuk merancang program menggunakan bahasa assembly dimana file program disimpan dalam ekstensi .ASM. Adapun software read51 seperti ditampilkan pada gambar berikut :

Read51 terdiri dari 3 komponen utama yaitu : Jendela Editor (sisi kiri, sebagai tempat dimana kita membuat dan merancang bahasa pemrograman assembly), Jendela Output (terdapat output berupa tampilan LED, berada di sisi kanan) serta jendela build (di sisi bawah, sebagai coment yang menunjukan proses dari software).

1.Memulai membuat file baru
Untuk memulai membuat program ikuti langkah berikut :
Klik menu “File”; pilih “New File” seperti pada gambar :

setelah dipilih maka akan muncul gambar berikut :

Kemudian pilih “Assembly File”, lalu klik tombol “OK”:
Maka akan muncul jendela text editor di sisi kiri, setelah itu kita tinggal menuliskan bahasa pemrograman assembly sesuai rancangan kita.

2.Menyimpan program
Setelah kita membuat halaman editor, langkah selanjutnya adalah menyimpan program kita terlebih dahulu sebelum membuat pemrograman. Kenapa kita harus menyimpan dulu baru kemudian membuat pemrograman? Tidak lain adalah untuk berjaga – jaga agar nantinya jika suatu saat terjadi kerusakan komputer atau tiba-tiba listrik padam data kita telah aman terlebih dahulu. Tips ringan bagi anda disarankan anda menyimpan program anda secara berjangka misalnya setiap 5 menit agar apa yang telah kita ketikkan tidak sia-sia nantinya ketika terjadi kerusakan komputer atau lainnya. Lalu bagaimana cara menyimpan pemrograman kita? Ikutilah langkah berikut :

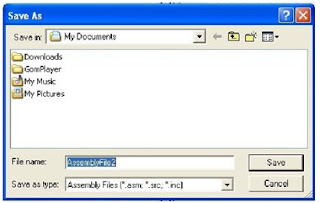

Langkah pertama klik menu “File”. Pilih “Save As”; maka akan muncul gambar berikut :

ketikkan nama file yang anda kehendaki pada form “File Name”, kemudian pilih direktori dimana anda ingin menyimpan file tersebut. Setelah itu tekan tombol “Save”. Sekarang file anda telah tersimpan dan silahkan membuat program anda.

3.Mengcompile dan Mengconvert file HEX
Setelah anda membuat program yang anda inginkan langkah selanjutnya adalah mengkompile dan mengconvert file program anda ke dalam bentu file berekstensi .HEX . Untuk melakukan ini anda tidak perlu bersusah payah karena Read 51 akan menjalankan prosedure Conver HEX ketika anda mengkompile program anda.



Prosedur Compile penting untuk dilakukan karena prosedur compile merupakan prosedur untuk mengechek program yang anda buat apakah terjadi kesalahan atau tidak. Jika terjadi kesalahan silahkan anda memperbaiki kesalahan tersebut. Sedangkan jika berhasil, maka anda dapat mensimulasikan program anda. Cara mengcompile cukup dengan menekan tombol compile (bergambar palu/ IDE mode / F2) seperti digambarkan dibawah ini:


Prosedur Convert HEX merupakan prosedur dimana mengkonversi program yang telah anda buat yang sebelumnya disimpan dalam ekstensi .ASM untuk di konversi ke dalam bentuk file berekstensi HEX. File yang berekstensi HEX inilah yang nantinya akan di upload ke sistem microkontroler yaitu di masukkan ke IC AT89S51 pada sistem minimum.

3.Running Program
Setelah anda mengcompile program anda, selanjutnya adalah menjalankan program yang anda buat yaitu dengan cara mengklik tombol bergambar tanda seru “!” seperti pada gambar berikut :


Setelah dijalankan maka dapat anda lihat hasilnya pada output program yang telah disediakan, tampak seperti pada gambar berikut.
